水地源熱泵主要有以下10種熱源形式:
1、火力發電廠冷卻水熱源
2、化工廠化學反應生成熱源
3、深層礦井水地熱源
4、湖水源(地表水)
5、地下水熱源(淺層地下水)
6、淺層地熱源(地埋管)
7、地震帶地熱源(溫泉和熱蒸汽)
8、太陽能熱水器陣(太陽能)
9、其他生產工藝冷卻水熱源
10、能源塔熱源

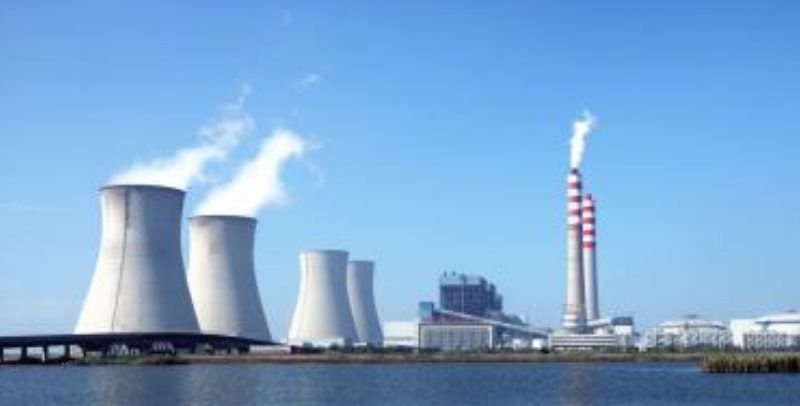

一、火力發電廠冷卻水熱源
發電機在工作時線圈會產生大量的熱,一般是用冷卻塔來冷卻,
熱泵機組完全可利用發電機產生的低品位熱源(33C°熱水)來提升溫度,用于建筑供熱。
二、化工廠化學反應生成熱源
化工廠在化學反應過程中會產生大量的熱源。如:
石油裂解工藝、環氧乙烷工藝、酒精工藝等等。
熱泵機組完全可利用化學產生的低品位熱源(35-40C°熱水)來提升溫度,用于建筑供熱。
三、深層礦井水地熱源
地下溫度又稱“地下熱”。
地下溫度可分三層:
1)、一層叫外熱層(變溫層),該層溫度主要來自太陽的輻射熱能,它隨緯度的高低、海陸分布、季節、晝夜、植被的變化而不同;
2)、二層叫常溫層(恒溫層),該層為外熱層的下部界面(即內、外熱層的分界面),地下溫度大致保持為當地年平均溫度;
3)、三層叫內熱層(增溫層),該層不受太陽輻射的影響,其熱能來自地球內部,其中主要是來自放射性元素衰變產生的熱能,
深層礦井水地因地質構造不同而溫度不同一般在25度到31度之間。
熱泵機組完全可利用深層水熱源來提升溫度,用于建筑供熱。
四、湖水源(地表水)
湖水水溫主要受大陸影響, 如果是北半球,高溫在7月,低溫在1月;
如果是南半球,低溫在1月,高溫在7月.其水溫夏季低于同緯度的東西兩側陸地,冬季高于同緯度的東西兩側陸地.與陸地的溫度差,則要視其受陸地影響大小程度,如湖的大小,深度,兩岸氣候是大陸性還是海洋性,植被覆蓋率,入湖徑流水溫等等.
湖水深度不同而溫度不同一般冬季8米深度的湖水溫度在7度到9度之間。
氣溫在-10度時,水源熱泵機組完全可利用湖水熱源來提升溫度,用于建筑供熱。
五、地下水熱源(淺層地下水)
地下水水溫隨自然地理環境、地質條件及循環深度不同而變化。近地表處為變溫帶,變溫帶之下的一定深度為恒溫帶,地下水溫不受太陽輻射影響。
不同緯度地區的恒溫帶深度不同,水溫范圍10~22℃。恒溫帶向下,地下水溫隨深度增加而升高,升高多少取決于不同地域和不同巖性的地熱增溫率 。
水源熱泵機組完全可利用地下水熱源來提升溫度,用于建筑供熱。(當地水文站同意使用條件)
六、淺層地熱源(地埋管)
地埋管系統利用地下淺層平均地溫17-19度,冬季得到10度水源熱量,通過地源熱泵機組將溫度提升給建筑供熱
系統利用地熱資源在冬季得到30-40度水源熱量,通過水源熱泵機組將溫度提升給建筑供熱。(能源階梯利用)
系統利用太陽能資源在冬季得到10度水源熱量,通過水源熱泵機組將溫度提升給建筑供熱。受太陽光照影響較大。
九、其他:
1)、鋼鐵工業熱軋工藝冷卻水,35-40度得熱水
2)、光纖生產工藝冷卻水,得到28度得熱水
3)、焦化生產工藝冷卻水和蒸汽,得到40度的熱水
4)、多晶硅生產工藝冷卻水,得到35-60度的熱水
4)、江水源,城市污水源
