讓空氣源熱泵集氣管焊接效率、質量大大提高
這是空氣源熱泵機組的集氣管粗、細兩根銅管。原來通過簡單的打孔直接焊接,深度不好掌握,焊接難度大,容易出現泄露。
劉師傅了解這一情況,開始了長達幾個月的研究開發。

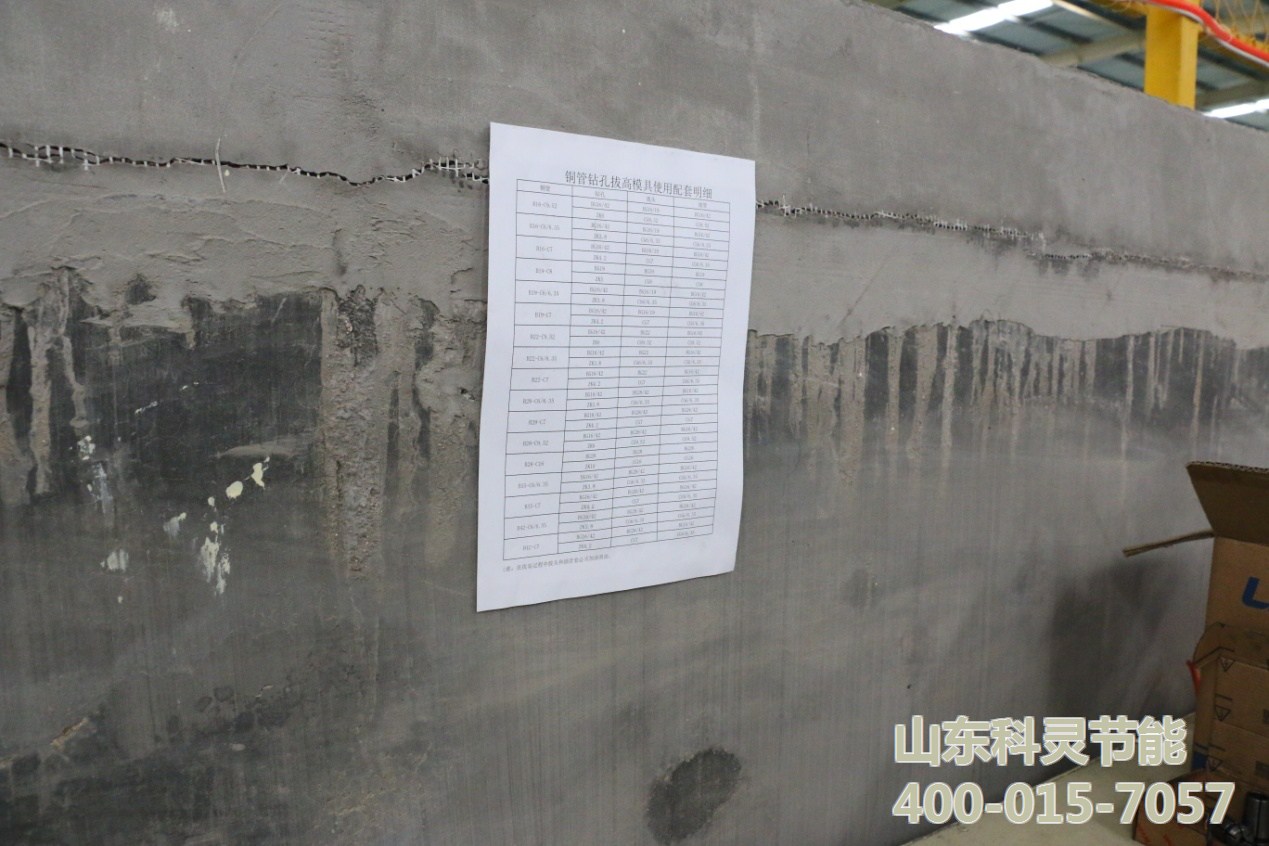

劉師傅琢磨好長時間,幾十個小模具被研究出來了,奇形怪狀,讓人看得一頭霧水,每個都帶有編號和使用說明。這幾十個小模具屬秘密武器啊,劉師傅不讓拍,呵呵。

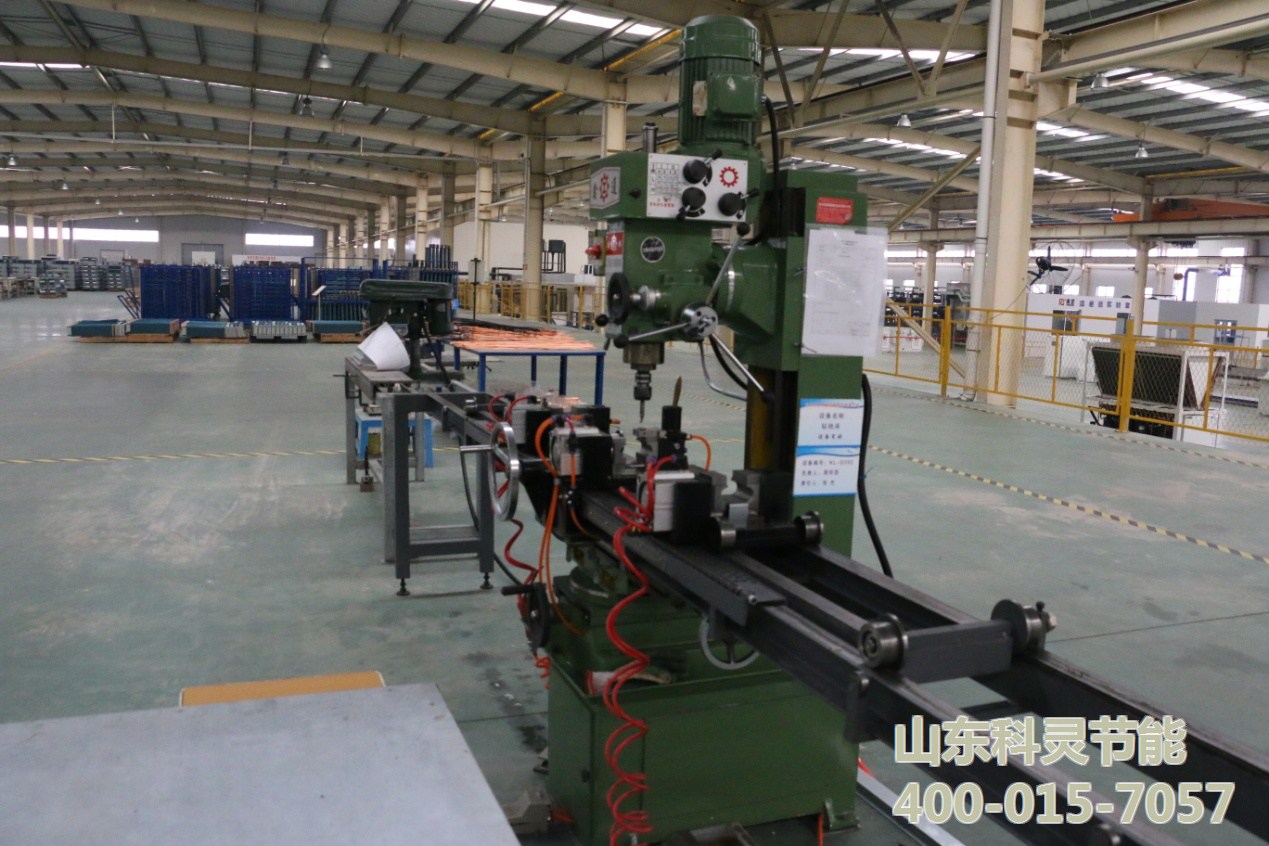

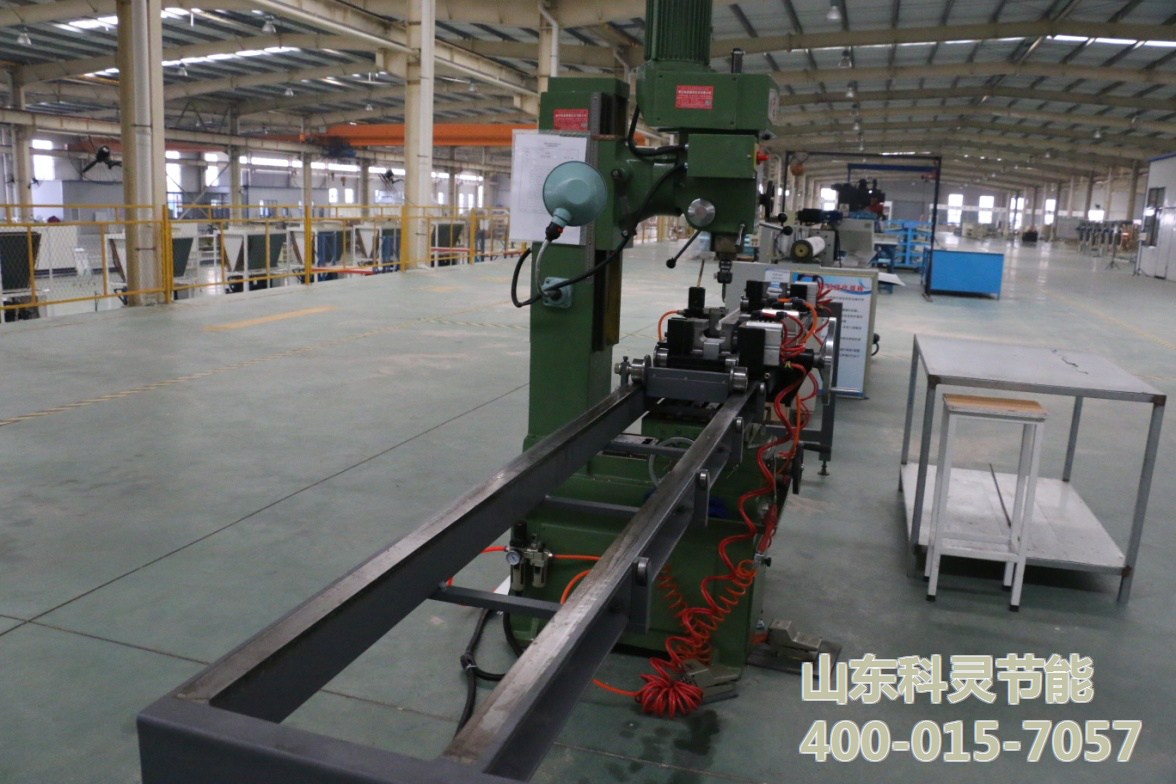

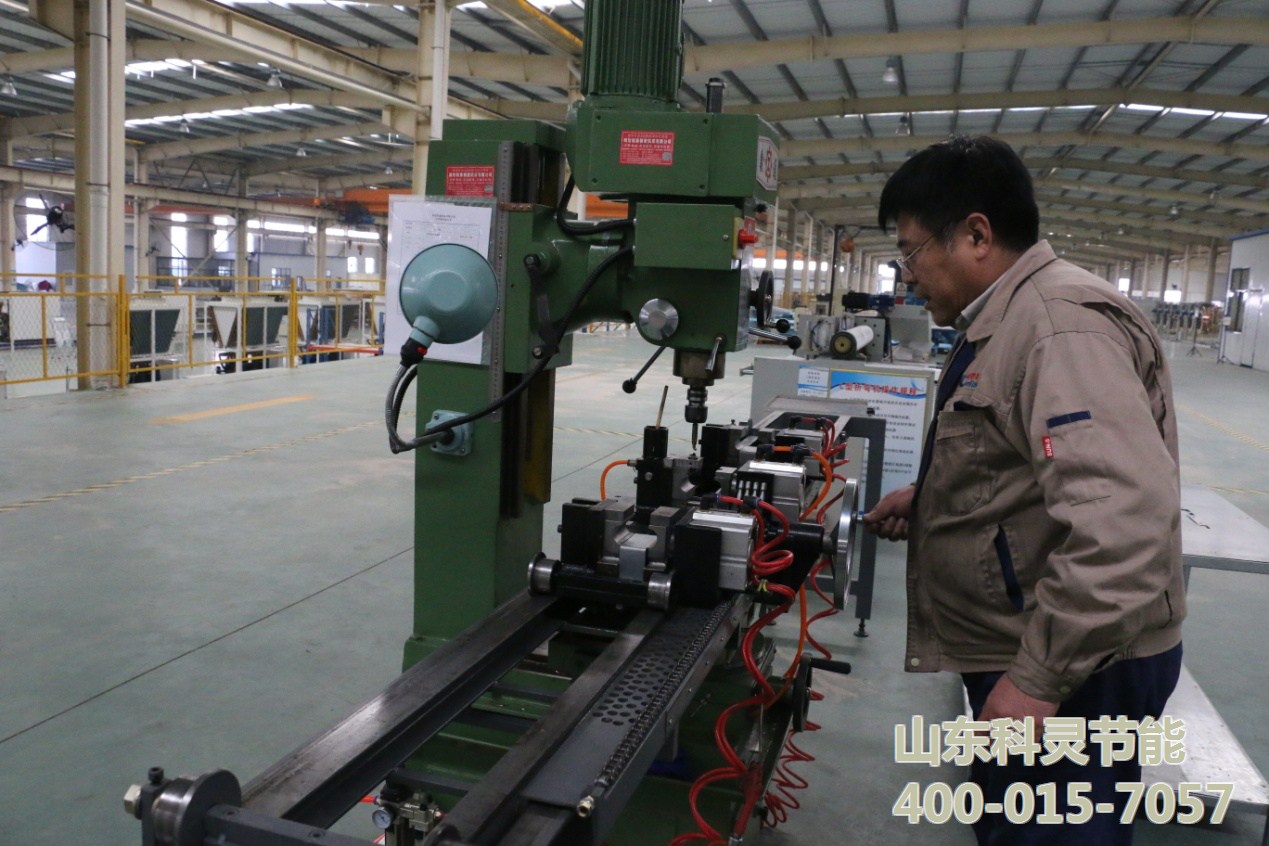

又一個帶軌道的設備開發出來了,被安裝到一臺鉆床上。
到底怎么用呢?還是請劉師傅親自講解,一項項介紹它原理和功能吧。

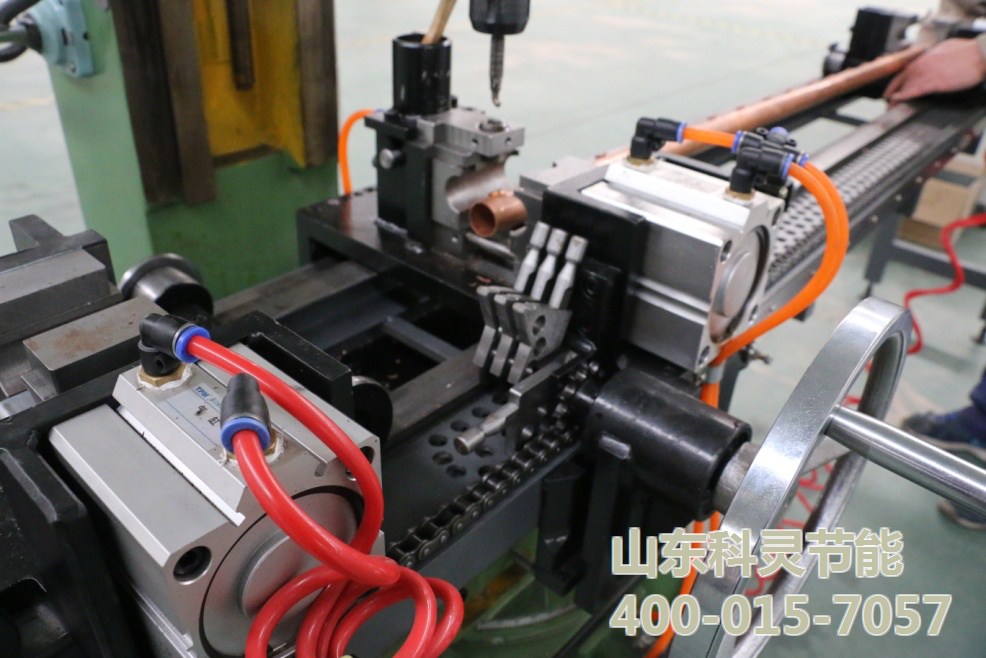

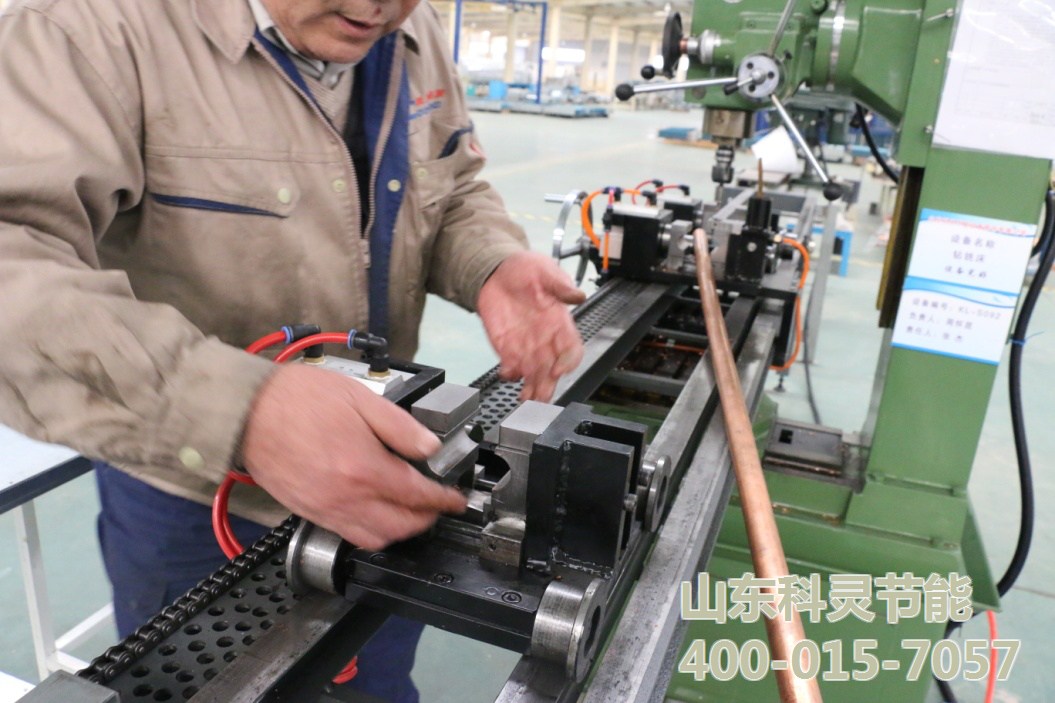

紅色管子是送氣管道,為兩個電動夾具提供壓縮氣體,一頭一個,能把各種管徑的銅管夾住,通過機械裝置控制開關,讓銅管到達指定位置,不管多長的銅管都能操作加工。
看到?jīng)]有,中間有四個小扳手(其中一個是平放的),下面還有多個等距小孔,是控制間距的。根據銅管需要的孔距,放倒不同的板手,調整合適的孔距。更奇妙的是,同時放倒兩個,會實現更小孔距調節,孔距非常精準
安裝好夾具和鉆頭,調整好孔距,開始操作。鉆頭壓下去,鉆出孔來,鉆頭抬起來,把孔拉高,再壓下去,又一個奇跡出現了。

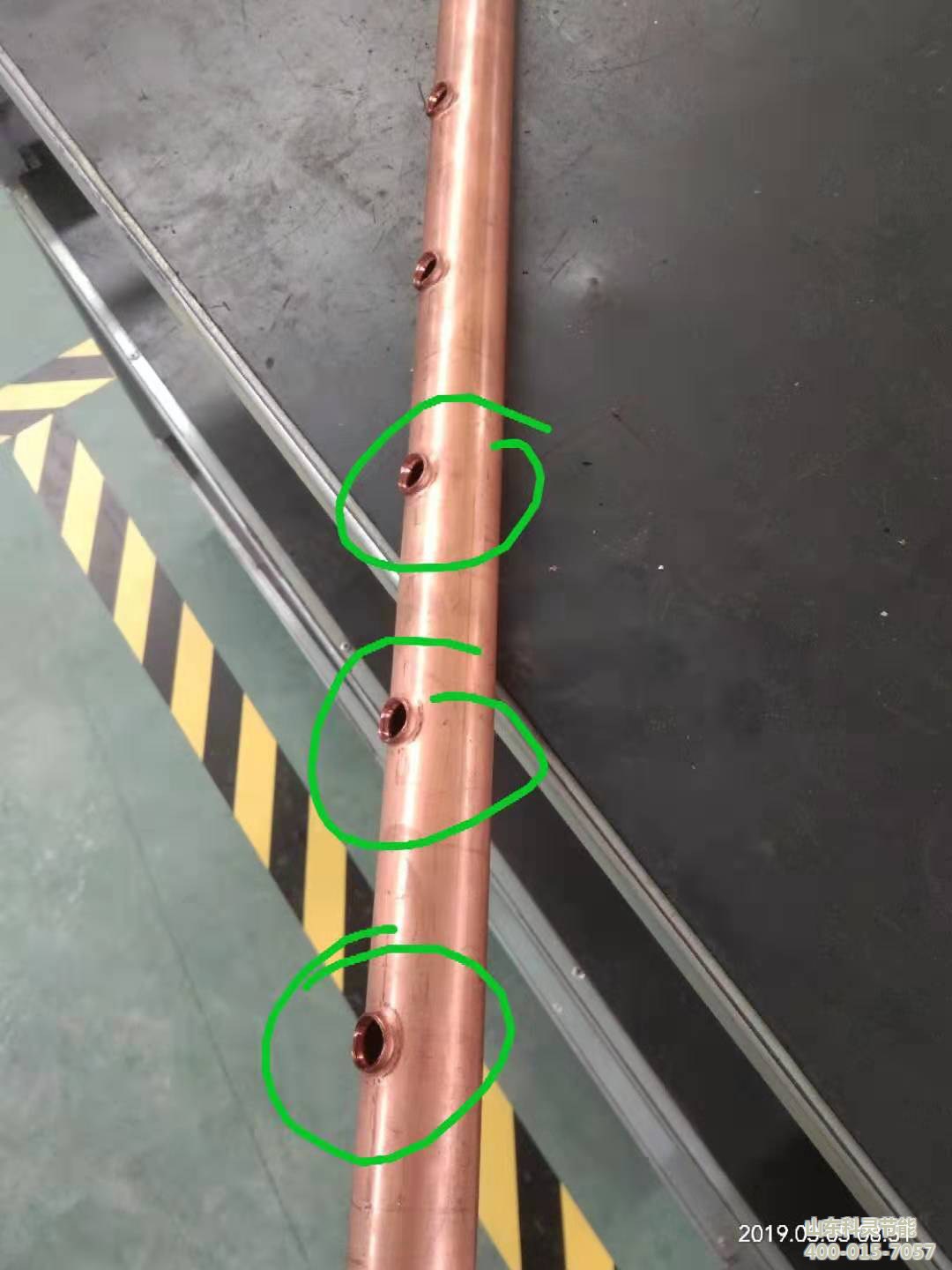

大家仔細看每個孔的內部,孔內的邊緣處竟然出現了一個小平臺。原來這個突出的平臺就是小銅管插入后的限定位置。孔和孔內的小平臺的都是靠那套小模具來實現的。到底怎么操作?再往下看。

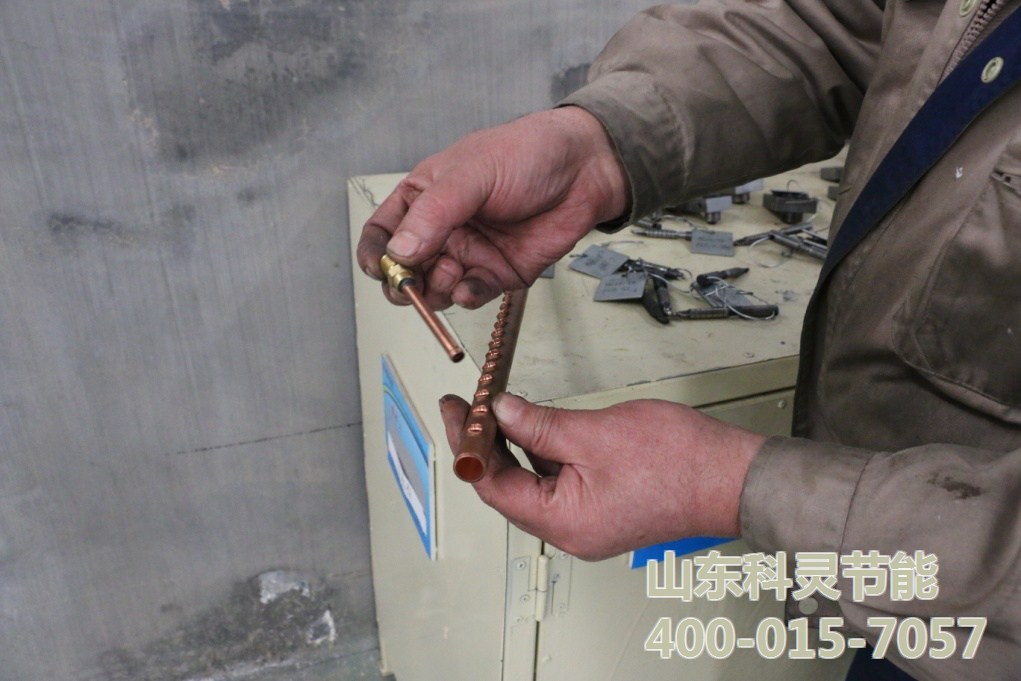

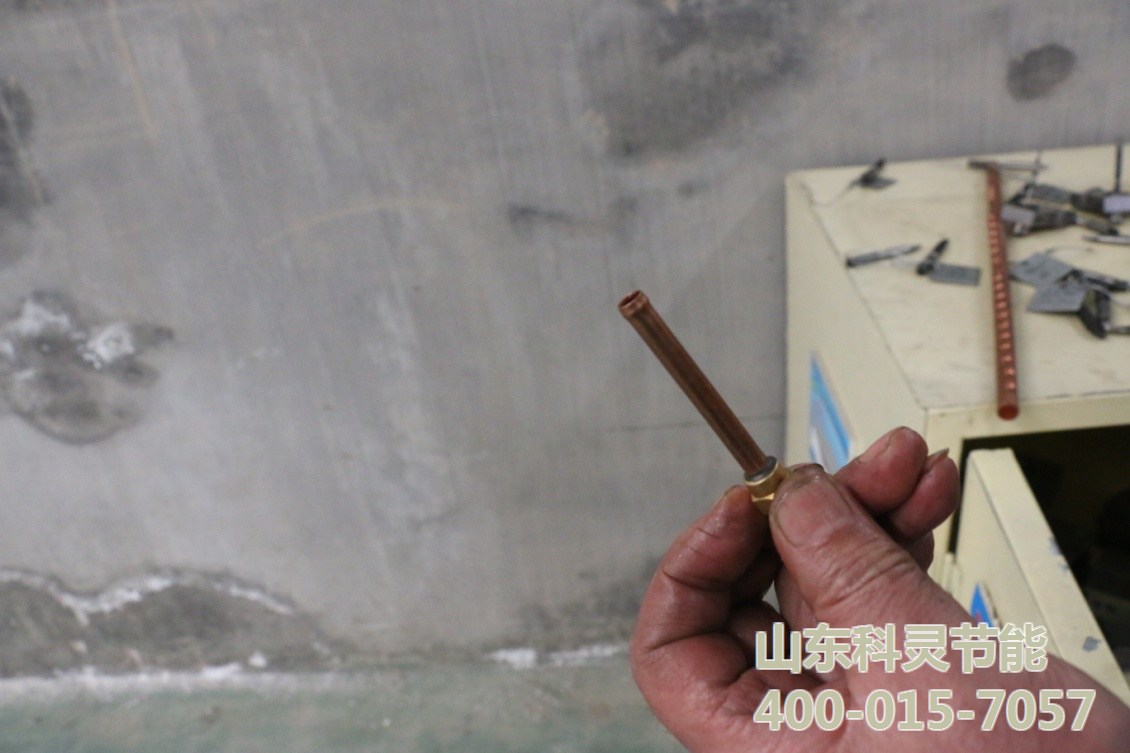

用劉師傅他設計的漲管設備,把原來準備插入的小銅管漲出一圈。這下明白了吧?小銅管插入時,正好卡在孔的小平臺位置,不會過深也不會過淺,焊接時極為方便。

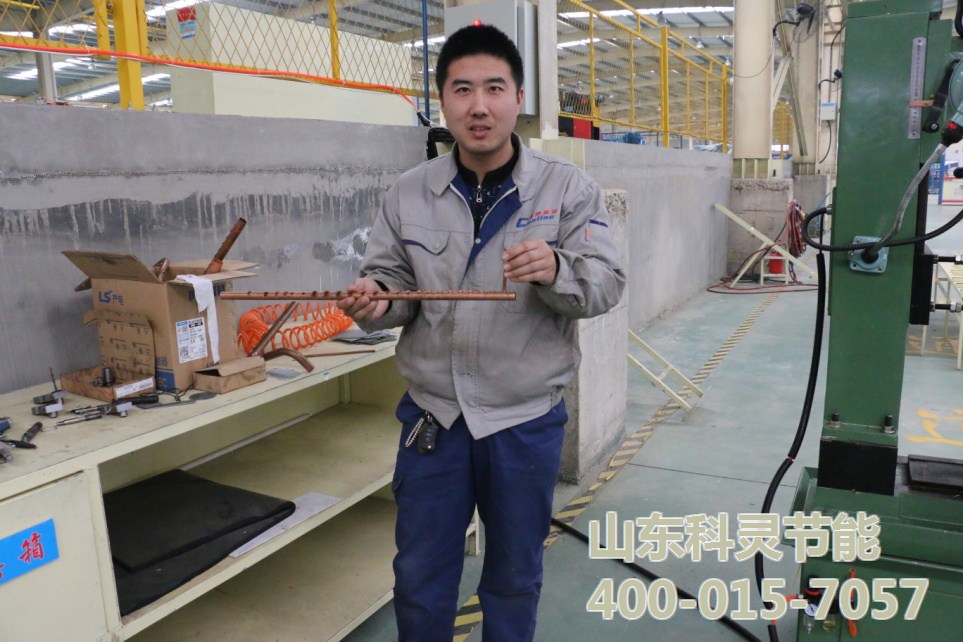

“太好用了,一插上位置就固定了,焊接的效率提高了,非常容易焊,再也不擔心出現泄露了。”的確,近期科靈節能生產的空氣源熱泵機組泄露問題徹底解決,售后壓力小了很多。
劉師傅:“這套裝置實現了空氣源熱泵集氣管鉆孔、拉高、孔內平臺成型一次性操作,再加上定位、漲管等工藝,設計雖然很復雜,但是操作很簡單,換夾具和鉆頭需要一定時間,用起來就特別方便了,批量生產可以大大提高效率,焊接的效率和質量也大大提高了?!?
“劉師傅又遇到什么難題了?”
科靈節能為劉師傅開辟了一個專用區域,購置了各種設備,支持劉師傅發明創造。
在去年的科靈節能公司的年終表彰大會上,劉師傅獲得“工藝革新獎”。劉師傅這種勇于探索、精益求精的精神,就是我們身邊的“工匠精神”,“工匠精神”離我們并不遙遠。
劉師傅的革新發明還有好多,以后再一一介紹。
