空氣源熱泵補氣增焓技術通過改進工質熱力循環過程中的壓縮階段，一方面增加了工質的質量流量，提升供熱端的工質熱; 另一方面補氣措施對壓縮過程中間階段的制冷劑具有冷卻作用，降低其最終壓縮結束后的排出溫度。

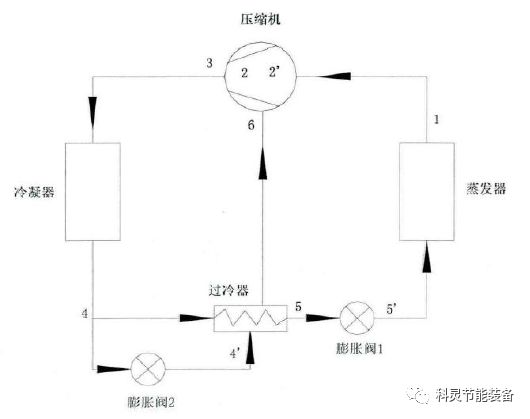

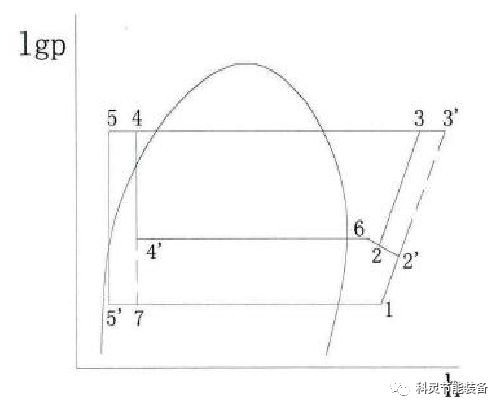

從冷凝器中冷凝放熱后出來的高壓制冷劑過冷液體分為兩路：一路經過膨脹閥 2 節流后進入過冷器（過程 4-4’），此為補氣回路；另一路直接進入過冷器。兩路制冷劑在過冷器中進行換熱，補氣回路工質吸熱后汽化被壓縮機吸入（過程 4’-6），制冷回路工質放熱再次過冷（過程 4-5）經過膨脹閥 1 節流（過程 5-5’）后進入蒸發器吸熱蒸發為過熱蒸汽后被壓縮機吸入（過程 5’-1）。兩路制冷劑在壓縮機中匯合，被壓縮為高溫高壓蒸汽（過程 1,6-3）后，進入冷凝器放熱為過冷液體工質（過程 3-4）完成循環。
低溫空氣源熱泵可行性實施方案，低溫空氣源熱泵采用的補氣增焓技術路線，結合不同的用戶需求和運行條件，可實施熱風型和熱水型2 種方案。
熱風型低溫空氣源熱泵結構緊湊，體積適中，安裝方便，占用空間小，制熱能力適用于單個臥室或起居室等獨立房間采暖。目前，熱風型低溫空氣源熱泵主要包括過冷器式、閃發器式、噴射器式3 種技術路線和產品。
隨著供熱面積的規模擴大，熱水型低溫空氣源熱泵顯出優勢，熱水型低溫空氣源熱泵可面向多個用戶或用戶的多個空調末端提供采暖熱水，實現類似多聯機一拖多的工作模式。與熱風型熱泵采用渦旋壓縮機不同，其一般采用輸氣量較大的螺桿壓縮機，渦旋壓縮機適用于小規模供暖或機群大規模供暖。
